了解“非接触式IC卡”

2016/3/15 15:50:03      点击:

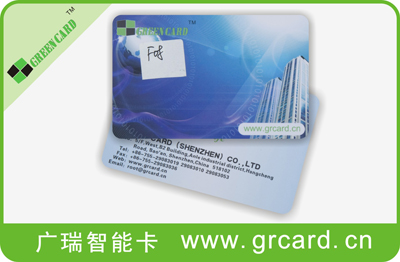

非接触式IC卡 介绍:
非接触式 IC 卡又称射频卡,由 IC 芯片、感应天线组成,封装在一个标准的 PVC卡片内,芯片及天线无任何外露部分。是世界上最近几年发展起来的一项新技术,它成功的将射频识别技术和 IC 卡技术结合起来,结束了无源(卡中无电源)和免接触这一难题,是电子器件领域的一大突破.卡片在一定距离范围(通常为 5—10mm)靠近读写器表面,通过无线电波的传递来完成数据的读写操作。
1. 非接触式 IC 卡与读卡器之间通过无线电波来完成读写操作。二者之间的通讯频为13.56MHZ。非接触式IC 卡本身是无源卡,当读写器对卡进行读写操作是,读写器发出的信号由两部分叠加组成:一部分是电源信号,该信号由卡接收后,与本身的 L/C产生一个瞬间能量来供给芯片工作。另一部分则是指令和数据信号,指挥芯片完成数据的读取、修改、储存等,并返回信号给读写器,完成一次读写操作。读写器则一般由单片机,专用智能模块和天线组成,并配有与 PC 的通讯接口,打印口,I/O 口等, 以便应用于不同的领域。
2. 非接触性智能卡内部分区
非接触性智能卡内部分为两部分:系统区(CDF)用户区(ADF)系统区:由卡片制造商和系统开发商及发卡机构使用。用户区:用于存放持卡人的有关数据信息。
3. 与接触式 IC 卡相比较,非接触式卡具有以下优点:
⑴可靠性高非接触式 IC 卡与读写器之间无机械接触,避免了由于接触读写而产生的各
种故障.例如:由于粗暴插卡,非卡外物插入,灰尘或油污导致接触不良造成的故障. 此外,非接触式卡表面无裸露芯片,无须担心芯片脱落,静电击穿,弯曲损坏等问题,既便于卡片印刷,又提高了卡片的使用可靠性.
⑵操作方便
由于非接触通讯,读写器在 10CM 范围内就可以对卡片操作,所以不必插拨卡,非常方便用户使用. 非接触式IC卡使用时没有方向性,卡片可以在任意方向掠过读写器表面,既可完成操作,这大大提高了每次使用的速度.
⑶防冲突
非接触式IC卡中有快速防冲突机制,能防止卡片之间出现数据干扰,因此,读写器可以"同时"处理多张非接触式 IC 卡.这提高了应用的并行性,无形中提高系统工作速度.
⑷可以适合于多种应用
非接触式卡的序列号是唯一的,制造厂家在产品出厂前已将此序列号固化,不可再更改.非接触式卡与读写器之间采用双向验证机制,即读写器验证 IC 卡的合法性,同时 IC 卡也验证读写器的合法性.非接触式IC卡在处理前要与读写器之间进行三次相互认证,而且在通讯过程中所有的数据都加密.此外,卡中各个扇区都有自己的操作密码和访问条件.接触式卡的存储器结构特点使它一卡多用,能运用于不同系统,用户可根据不同的应用设定不同的密码和访问条件.
⑸加密性能好

非接触式 IC 卡由 IC 芯片,感应天线组成,并完全密封在一个标准 PVC 卡片中,无外露部分。非接触式 IC 卡的读写过程, 通常由非接触型 IC 卡与读写器之间通过无线电波来完成读写操作。非接触型 IC 卡本身是无源体, 当读写器对卡进行读写操作时, 读写器发出的信号由两部分叠加组成:一部分是电源信号,该信号由卡接收后, 与其本身的 L/C 产生谐振, 产生一个瞬间能量来供给芯片工作。另一部分则是结合数据信号,指挥芯片完成数据、修改、存储等, 并返回给读写器。由非接触式 IC 卡所形成的读写系统,无论是硬件结构,还是操作过程都得到了很大的简化,同时借助于先进的管理软件,可脱机的操作方式, 都使数据读写过程更为简单。


常用非接触产品有:Mifare 1S50/Mifare 1S70/ FM11RF08

Miafre 1 s50 感应式 IC 卡
◇ 芯 片: Philips Mifare 1 S50
◇ 存储容量: 8Kbit ,16 个分区,每分区两组密码
◇ 工作频率: 13.56MHZ
◇ 通讯速度: 106Kboud
◇ 读写距离: 2.5—10CM
◇ 读写时间: 1-2MS
◇ 工作温度: -20℃-85℃
◇ 擦写次数: >100000 次
◇ 数据保存: >10 年
◇ 规 格: 0.87×85.5×54/ 非标卡
◇ 封装材料: PVC、PET、0.13 铜钱
◇ 封装工艺: 超声波自动植线/自动碰焊
◇ 制作标准: ISO 14443, ISO 10536
◇ 应用范围: 企业/校园一卡通、公交储值卡、高速公路收费、停车场、小区管理
